VW Touran - oprava čidla kvality vzduchu

Tentokrát jsem se od IT dostal k opravě elektroniky na vozidle VW Touran 1T3, r.v.2008, 1.4 TSI. V tomto příspěvku se podíváme na výměnu čidla kvality vzduchu pro Climatronic. Tohle čidlo hlídá vzduch nasávaný do kabiny, zda neobsahuje škodlivé uhlovodíky a jiné složky výfukových plynů. A pokud je Climatronic nastaven na automatické nastavování vnitřního okruhu, tak v případě detekce škodlivin tímto senzorem se aktivuje vnitřní okruh a vypne se opět, jak čidlo detekuje čistý vzduch. Hodí se to v kolonách a v tunelech například.

Diagnostika hlásila chybu "01592 - cidlo kvality vzduchu (G238)" Vyčištění čidla ani konektoru nepomohlo, vyměnil jsem jej tedy za nové. Na tohle vozidlo pasuje originální díl označený "VAG 5K0907659".

Já většinu věcí kupuji v Auto Kelly, jednak to mám za rohem, a hlavně je s nimi v Plzni na Borských polích perfektní domluva a dokážou poradit správný díl. Takže zde se jednalo konkrétně o www.autokelly.cz/Product/VAG-5K0907659/ za necelých 2 200 Kč.

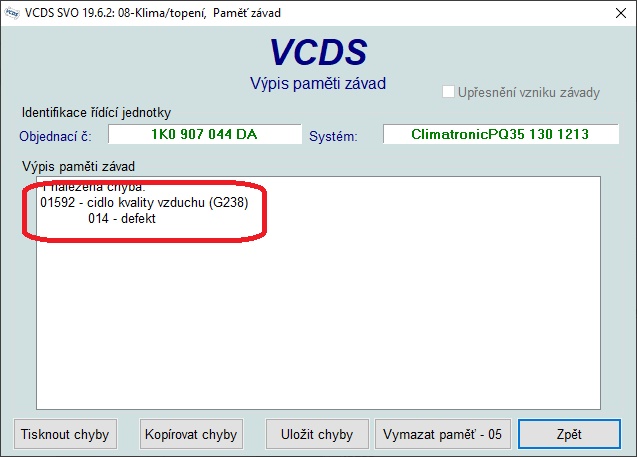

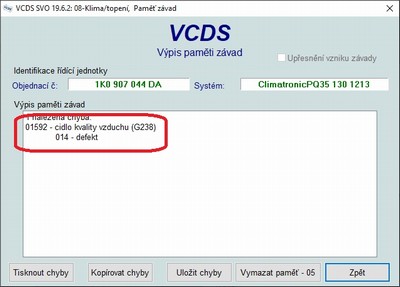

Původní chyba v diagnostice

Sensor kvality vzduchu VW Touran

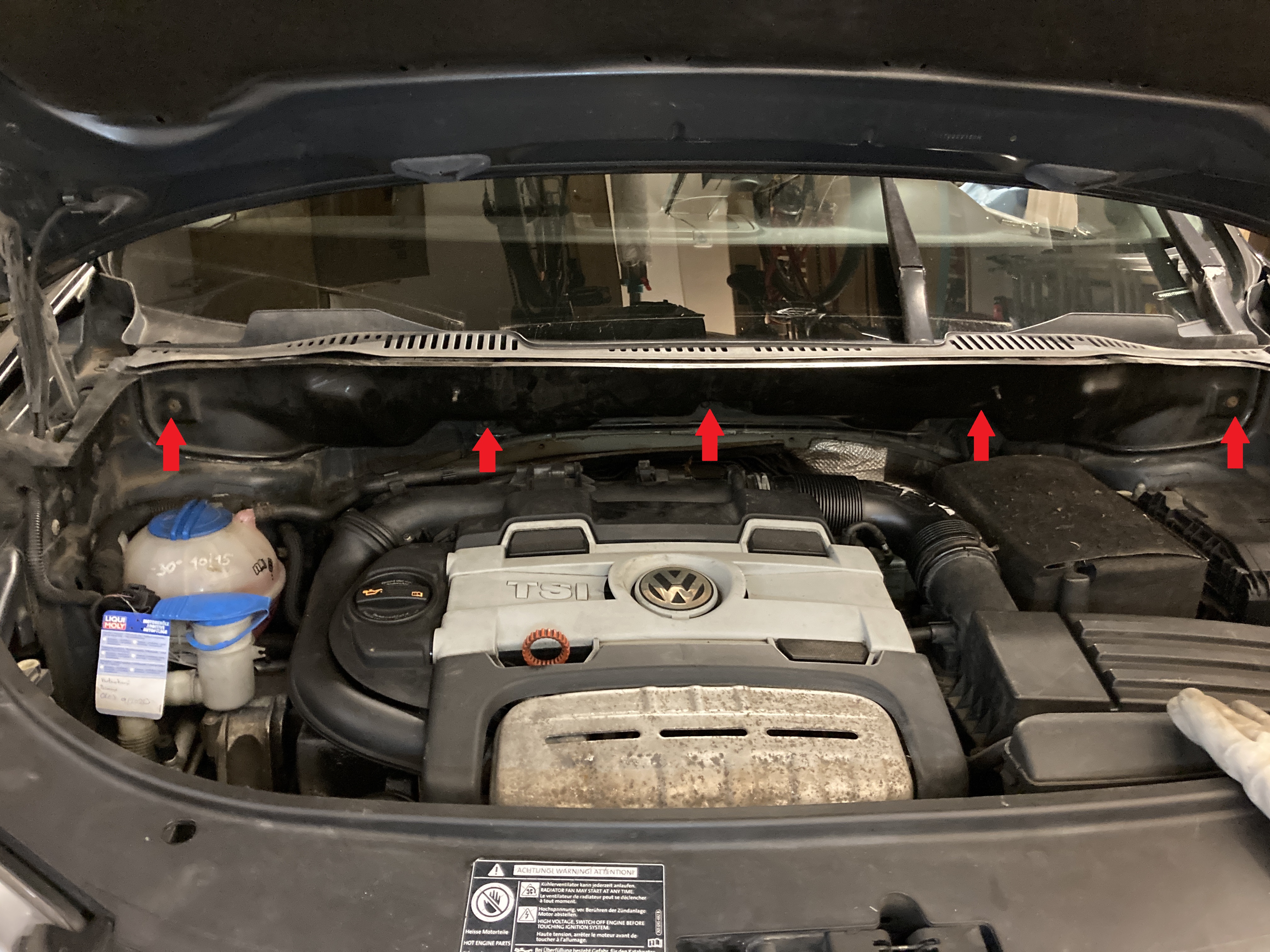

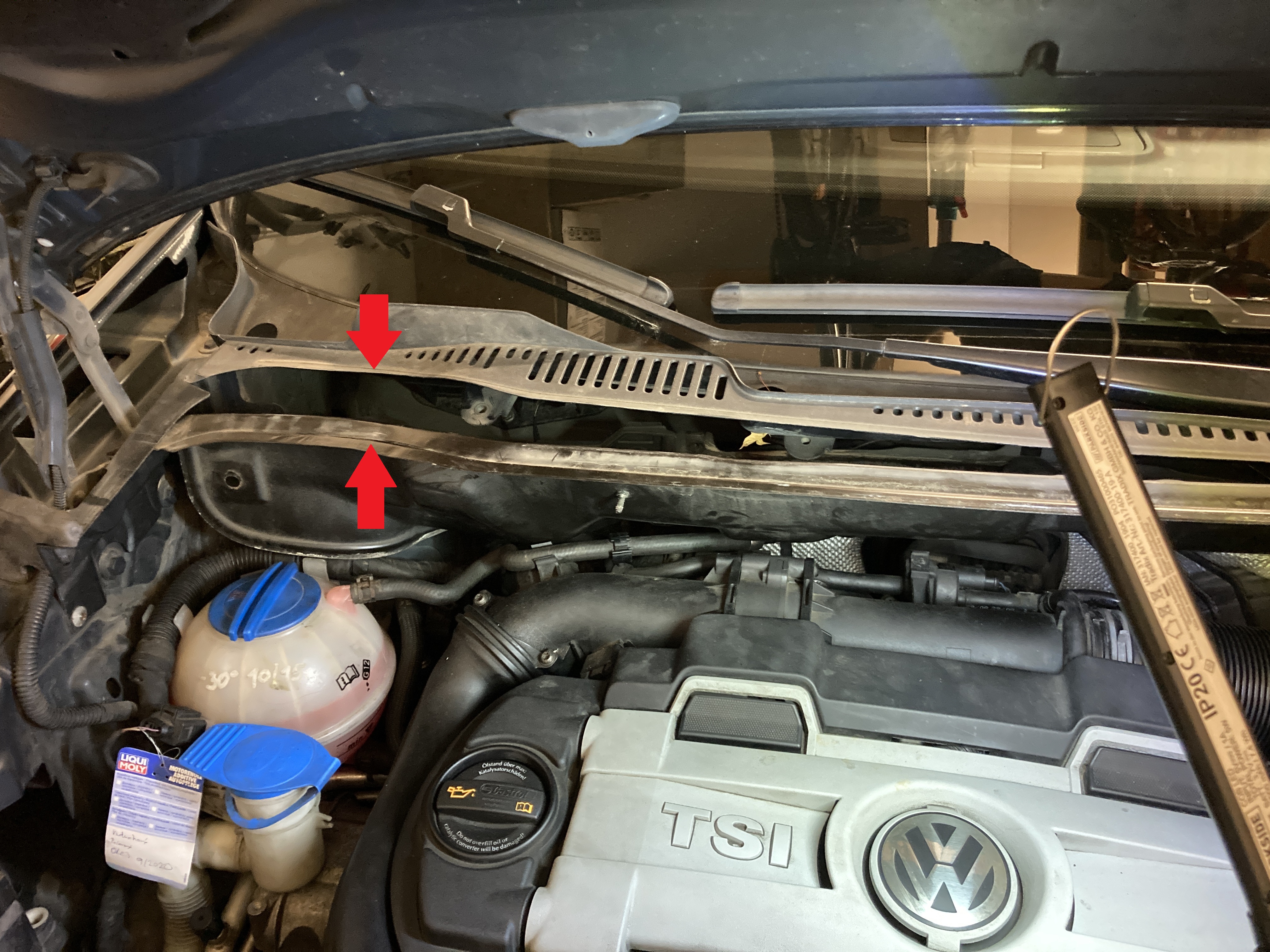

Senzor je umístěn na straně spolujezdce u mřížky nasávání vzduchu do kabiny. Přístup je z motorového prostoru. Je potřeba sundat gumové těsnění, které spojuje plastovou mřížku pod stěrači s plechovým dílem, který budeme potřebovat sundat. Dále demontujte 5 šroubů dle obrázku.

Sensor kvality vzduchu vw Touran

Nyní půjde celý plechový díl vyndat

Sensor kvality vzduchu vw Touran

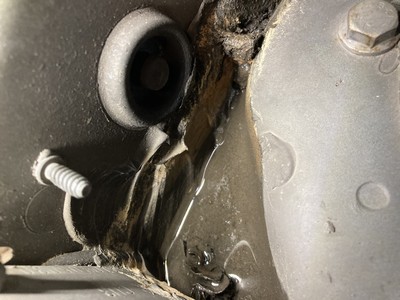

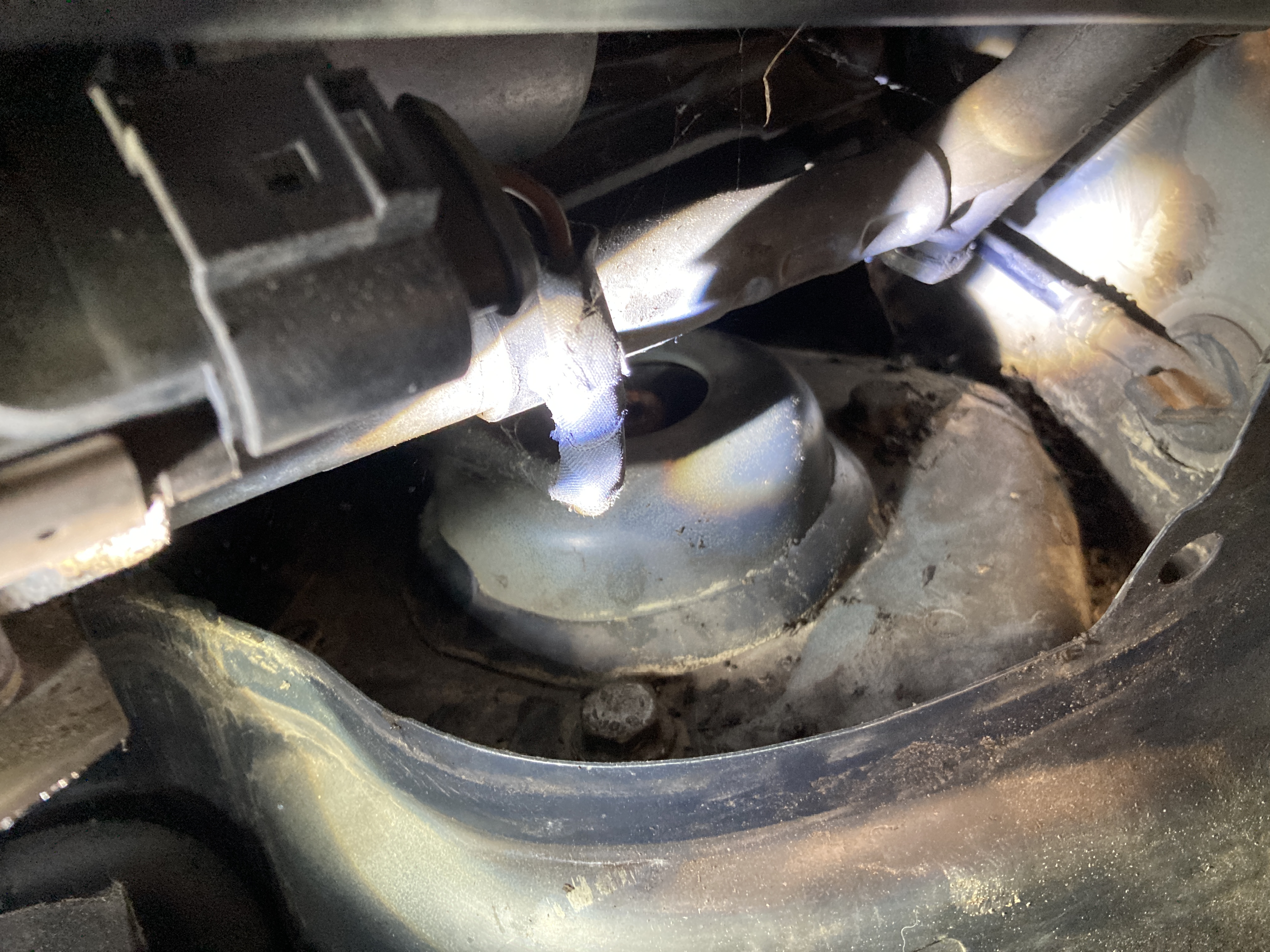

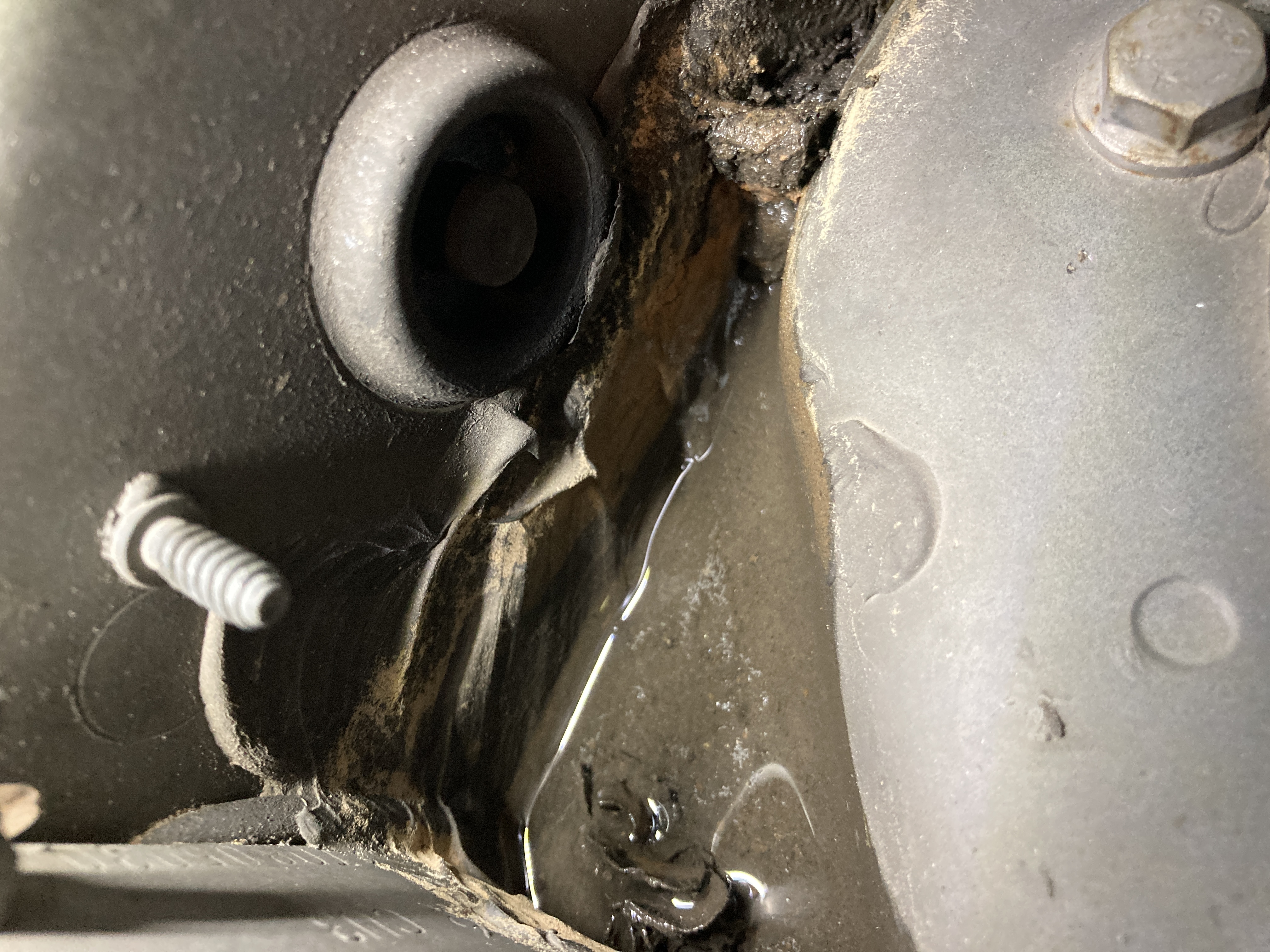

Když jste v tom, vyčistěte si rovnou bordel (mech, listí, jehličí, bahno a pyl) z prostoru kolem uchycení tlumičů na obou stranách. Jsou tu odtokové kanálky na vodu, které jsou tímto sajrajtem ucpané a drží se tu pak voda.

Sensor kvality vzduchu vw Touran

Sensor kvality vzduchu vw Touran

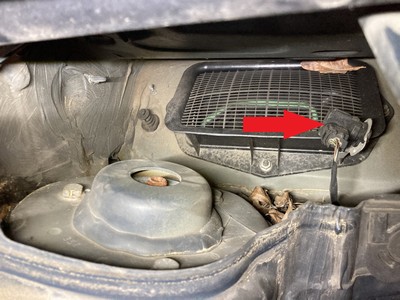

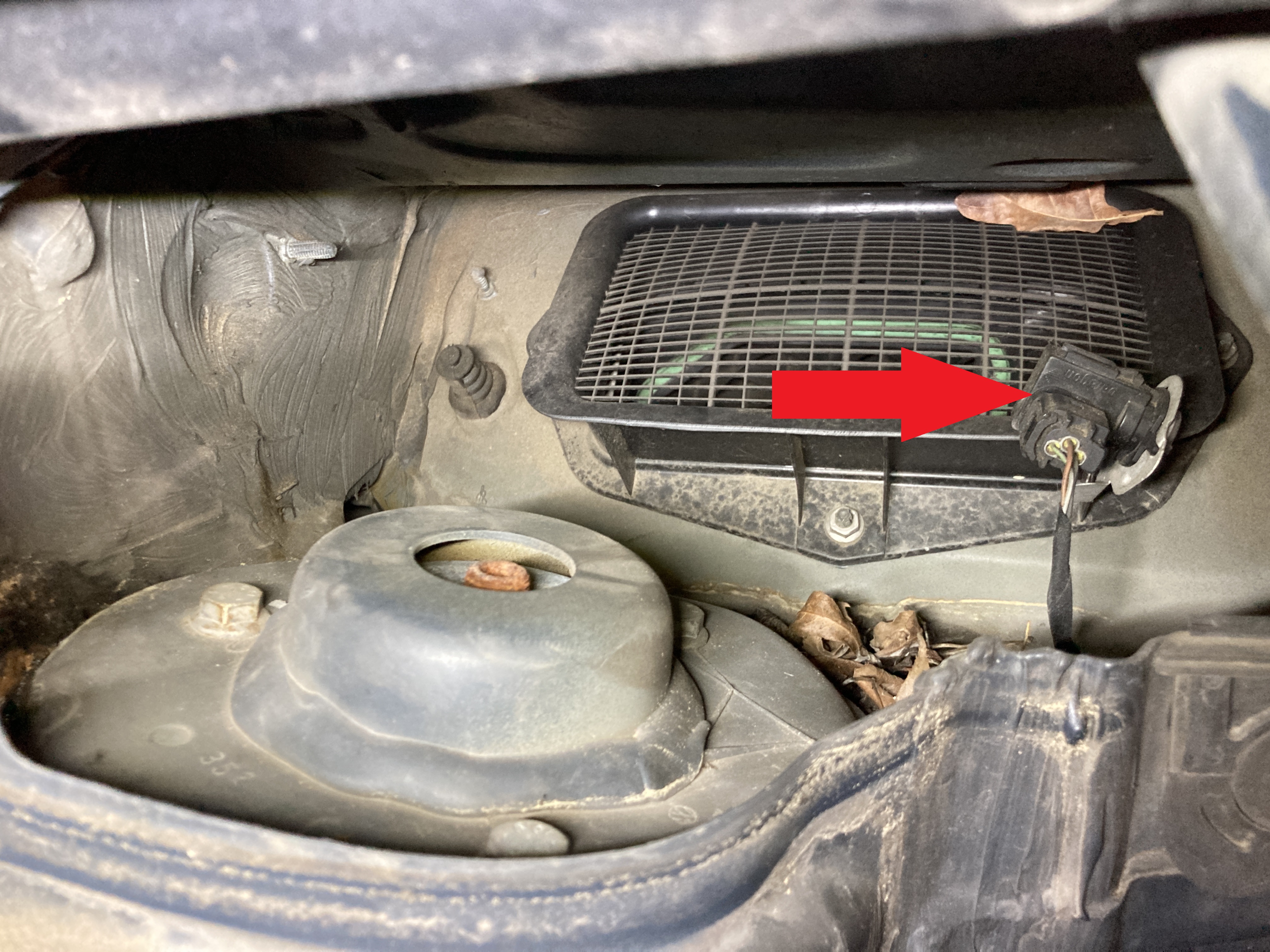

Na straně spolujezdce je vidět senzor. Opatrně jej sundejte i s kovovým držákem z mřížky. Kovový držák má dva trny, kterýma drží na plastové mřížce, pomozte si šroubovákem, nebojte se zabrat, jde z toho bez poškození strhnout.

Sensor kvality vzduchu vw Touran

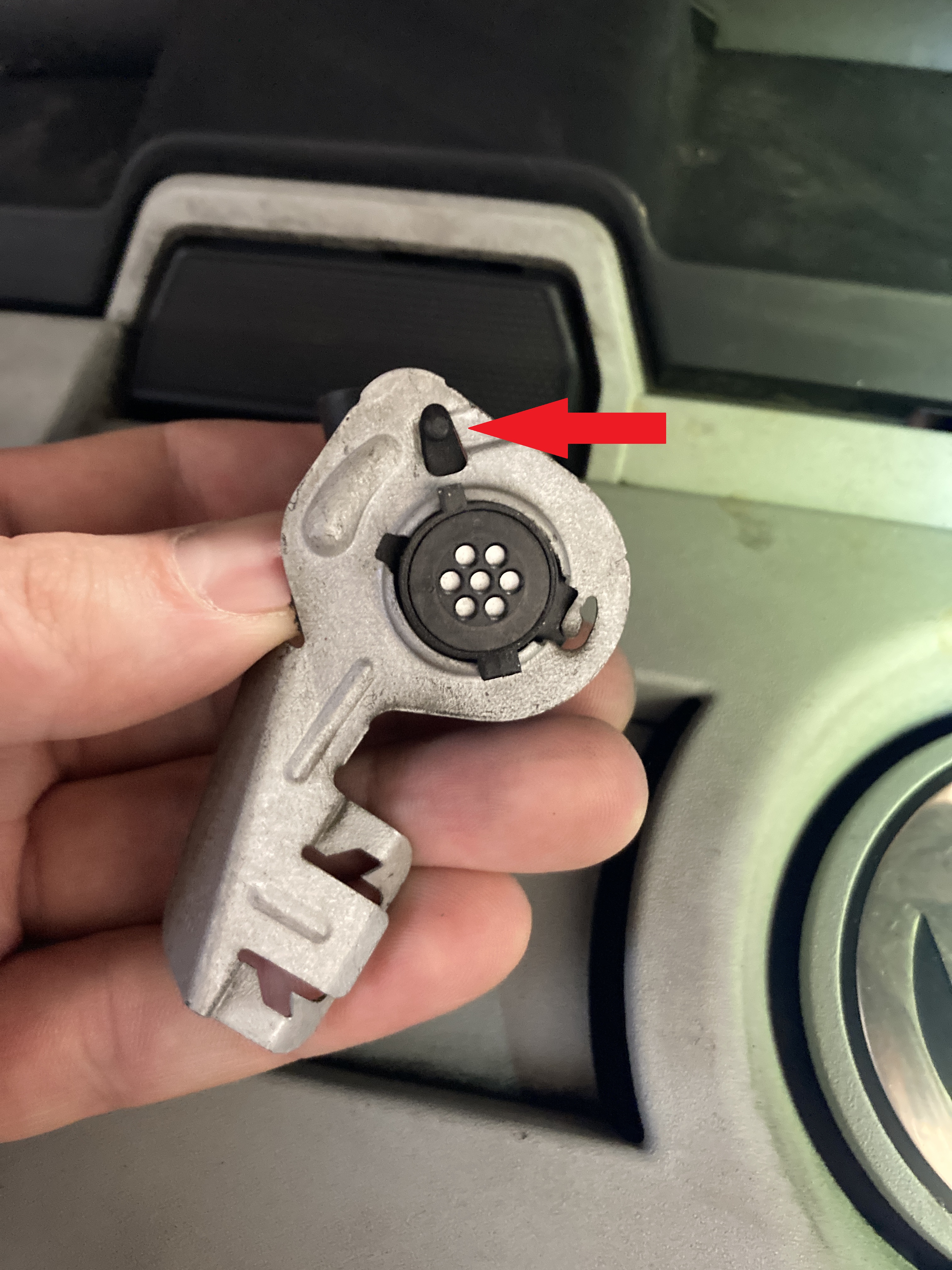

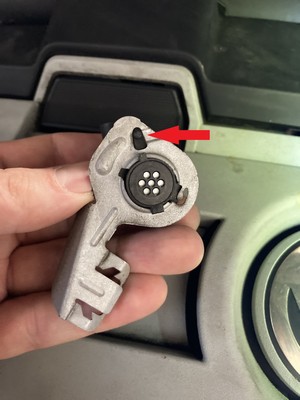

Senzor vyndejte zatlačením na kolíček, kam ukazuje šipka a otočením senzoru ve směru hodinových ručiček.

Sensor kvality vzduchu vw Touran

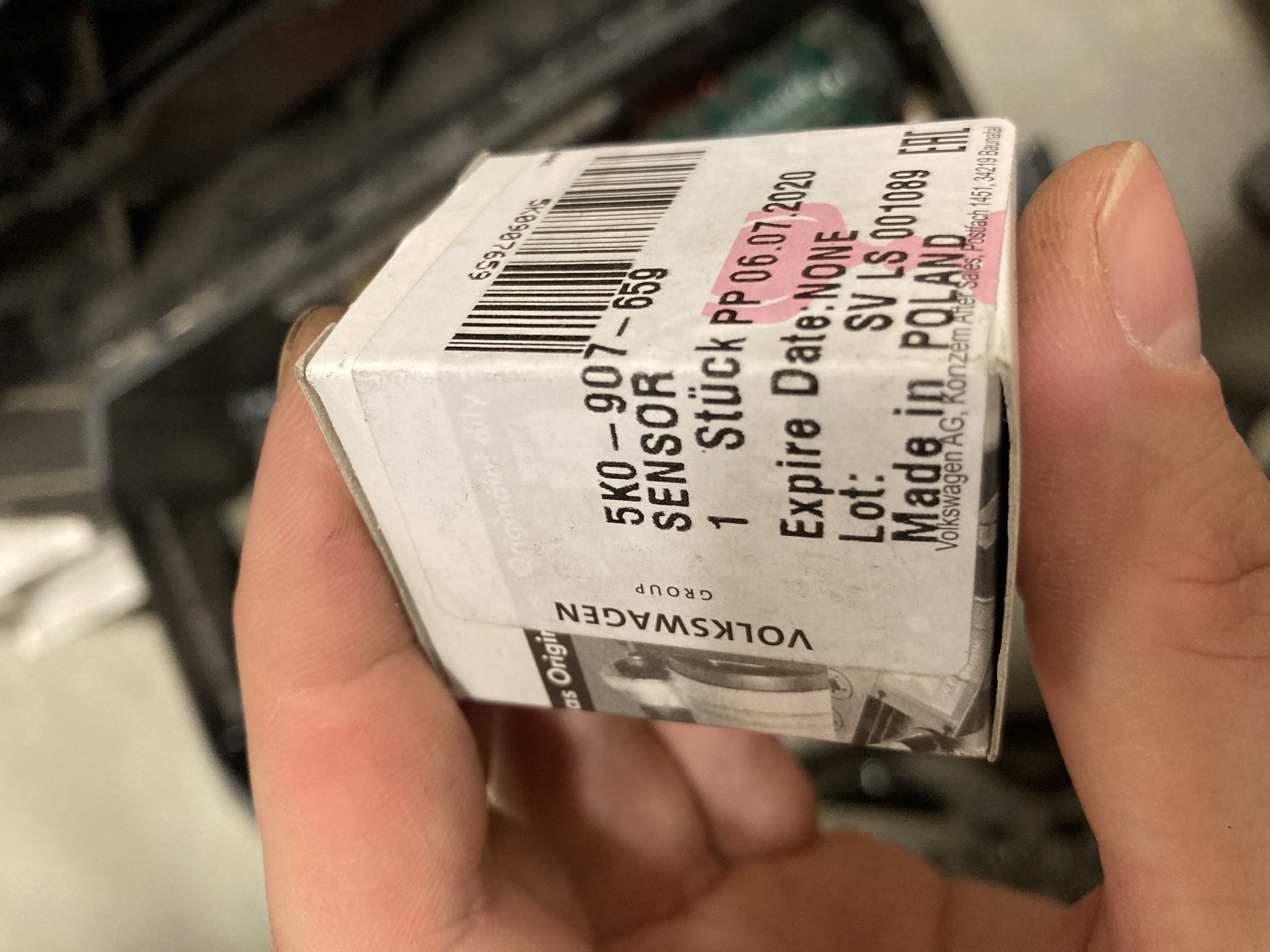

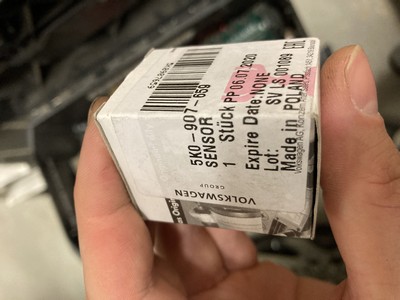

Připravte si nový senzor.

Sensor kvality vzduchu vw Touran

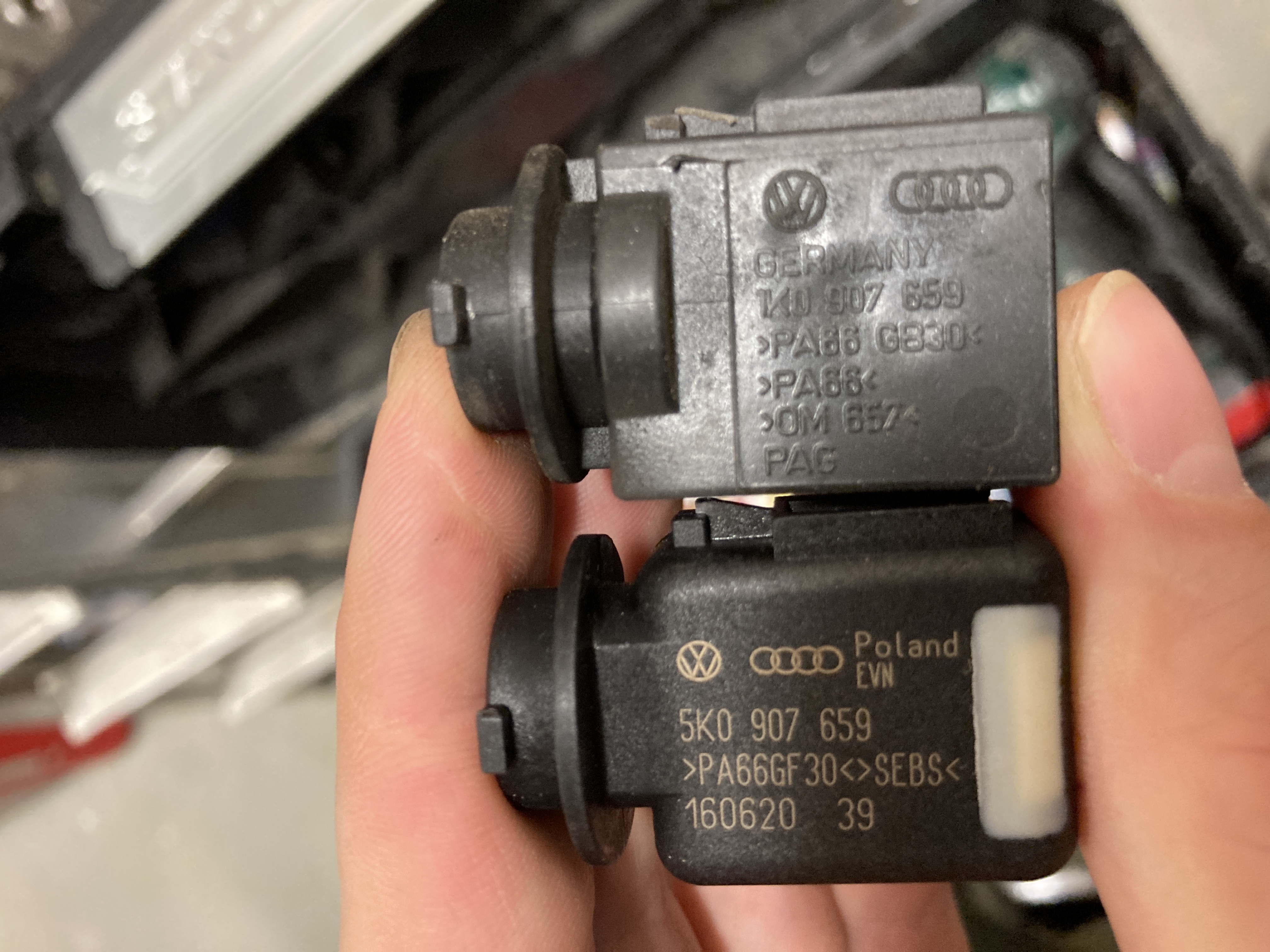

Senzor vypadá trochu jinak, ale je to správný kus.

Sensor kvality vzduchu vw Touran

Senzor namontujte do kovového držáku proti směru hodinových ručiček a nasaďte zpět na plastovou mřížku. Nasaďte a přišroubujte plechový kryt a nasaďte zpět gumové těsnění.

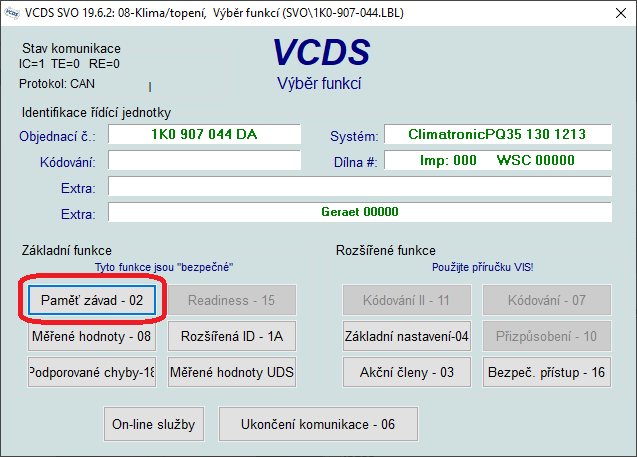

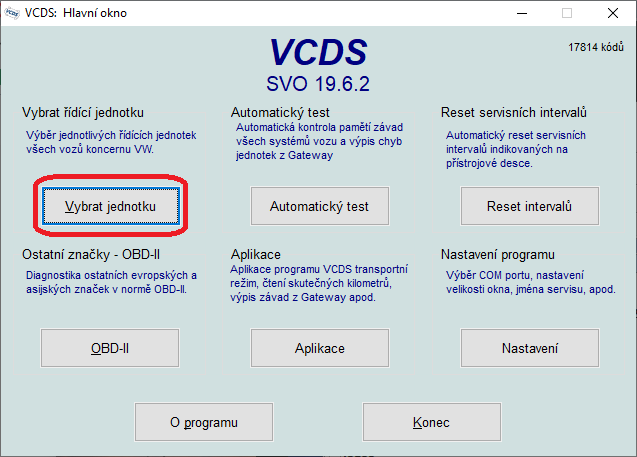

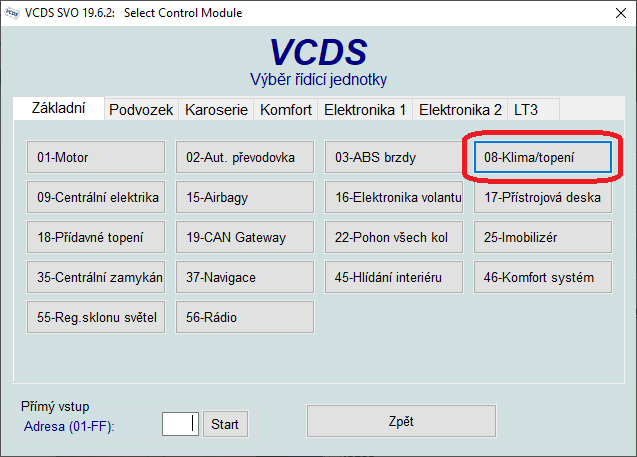

V diagnostice otevřete paměť závad na Klimatizaci

Sensor kvality vzduchu vw Touran

Sensor kvality vzduchu vw Touran

Sensor kvality vzduchu vw Touran

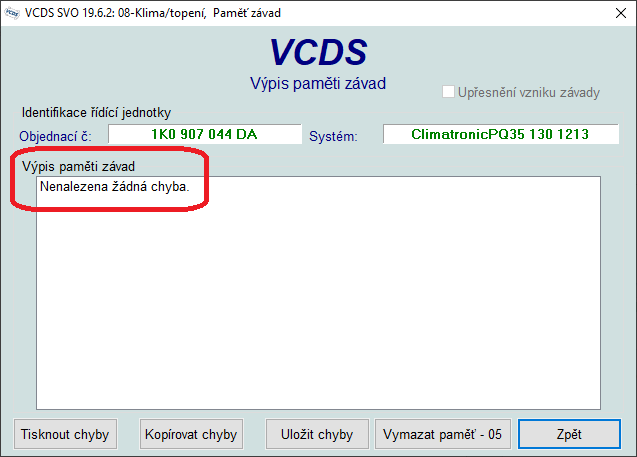

Klikněte na tlačítko Vymazat paměť - 05, smaže se chyba, která tu byla na začátku pře výměnou. S novým čidlem by se tu už znovu neměla objevit.

Sensor kvality vzduchu vw Touran
