VW Touran - výměna spínače zamykání dveří

Na vozidle byl problém se spínačem centrálního zamykání dveří, který je umístěn na dveřích řidiče. Zamknout šlo, odemknout už ale ne. Problém to byl hlavně když bylo potřeba se dostat do kufru auta s nastartovaným motorem. Po rozjezdu se totiž vozidlo automaticky uzamkne a nelze jej odemknout jinak, než zhasnutím motoru a vytažením klíčků, kdy se celé vozidlo odemkne.

Diagnostika hlásila

Adresa 42: El. dveří řidiče        Labely: nevybrány
   Řídící jednotka SW: 1T0 959 701 P    HW: 1T0 959 701 P
   Díl: Tuer-SG         007 2003
   Kódování: 0032949
   Dílna #: WSC 01324 785 00200
   VCID: 4487F917079BD66FC2-8010

3 závad nalezeno.
00096 - motor zamykani(zabezpeceni) centralniho zamykani dveri ridice (V161)
            012 - chyba v elektr. obvodu
00928 - zamykaci jednotka centralniho zamykani: strana ridice (F220)
            008 - neverohodny signal
00100 - vnitrni tlacitko zamykani dveri ridice (E308)
            008 - neverohodny signal - Sporadická

Jako závada se ukázalo rozbití spínače zámků. Jde o díl "VAG-1T0962125BREH", Vyřešil jsem koupí v Auto Kelly za cca 1 100 Kč.

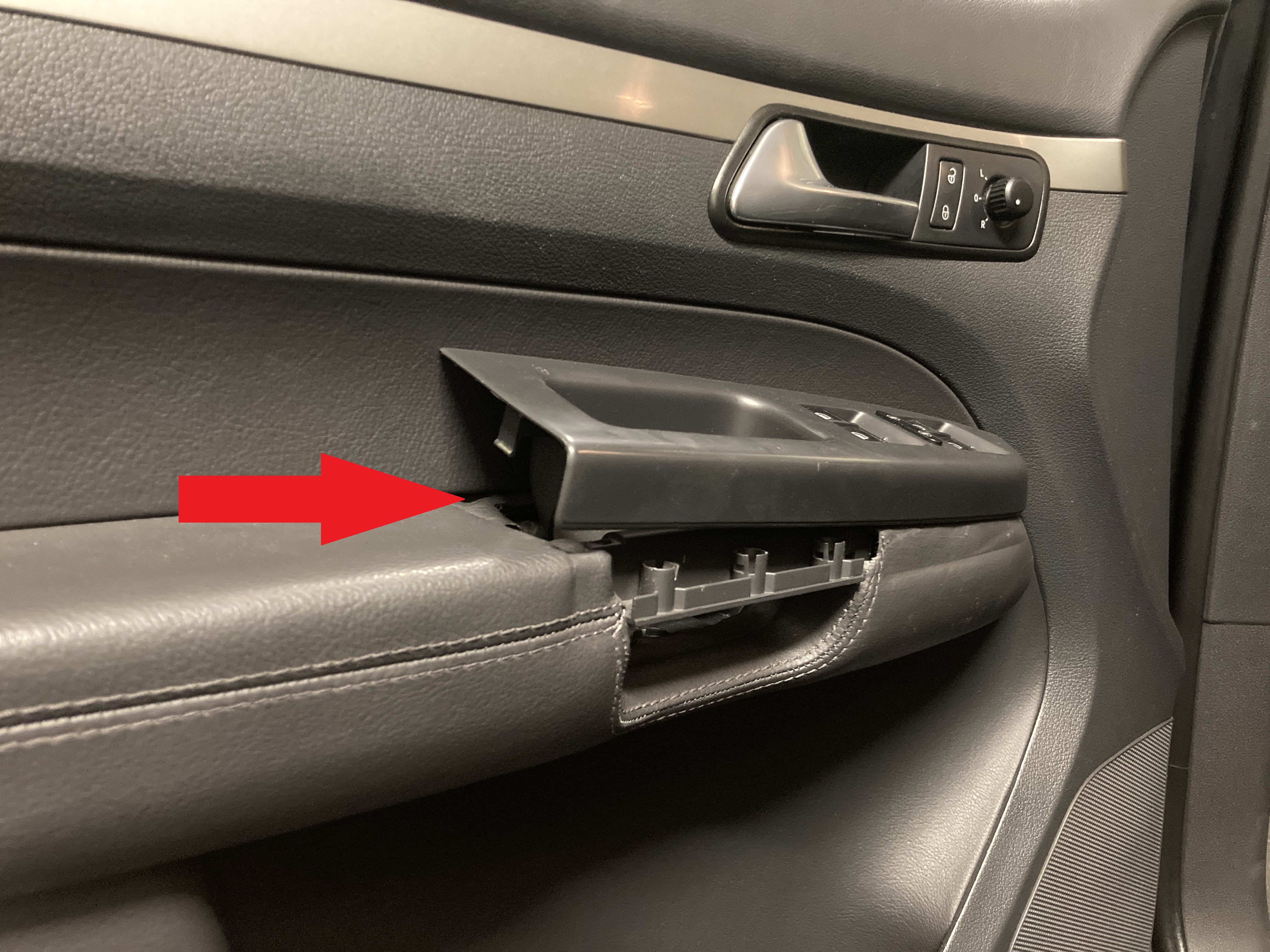

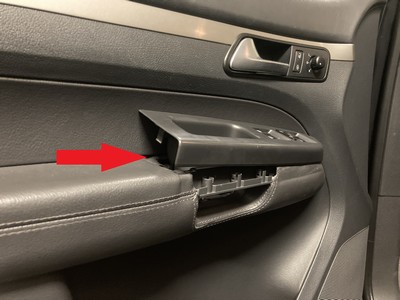

Nejdřív je potřeba vycvaknout panel na madle dveří, a to od místa kde ukazuje šipka.

centraltl kvality vzduchu VW Touran

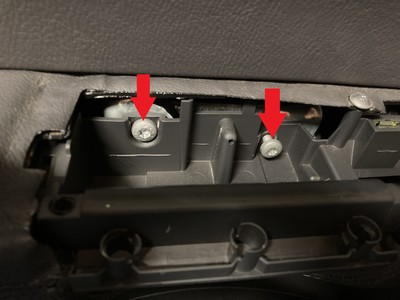

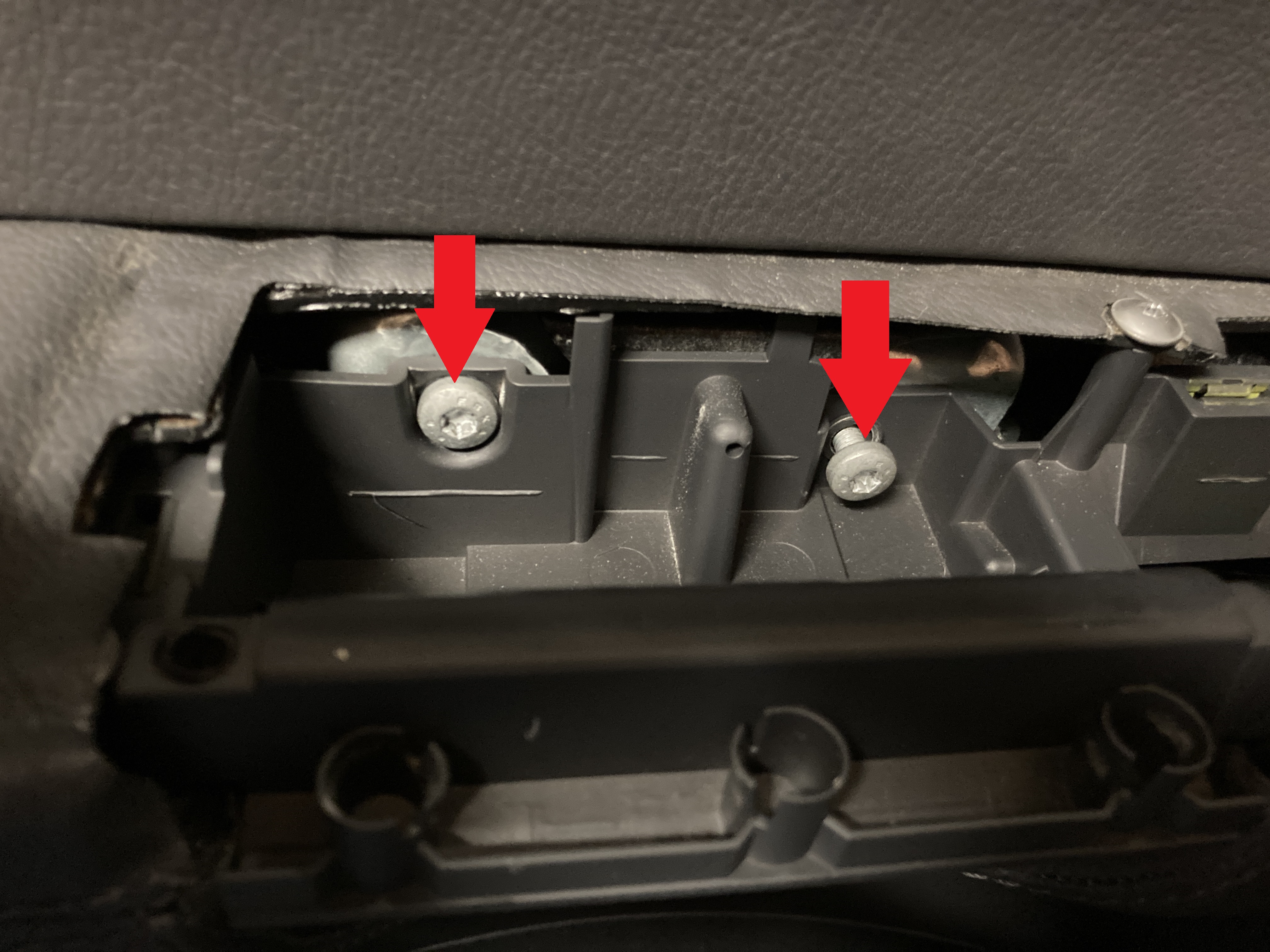

Pod panelem ovládání oken jsou dva šrouby s hlavou torx 20.

centraltl kvality vzduchu VW Touran

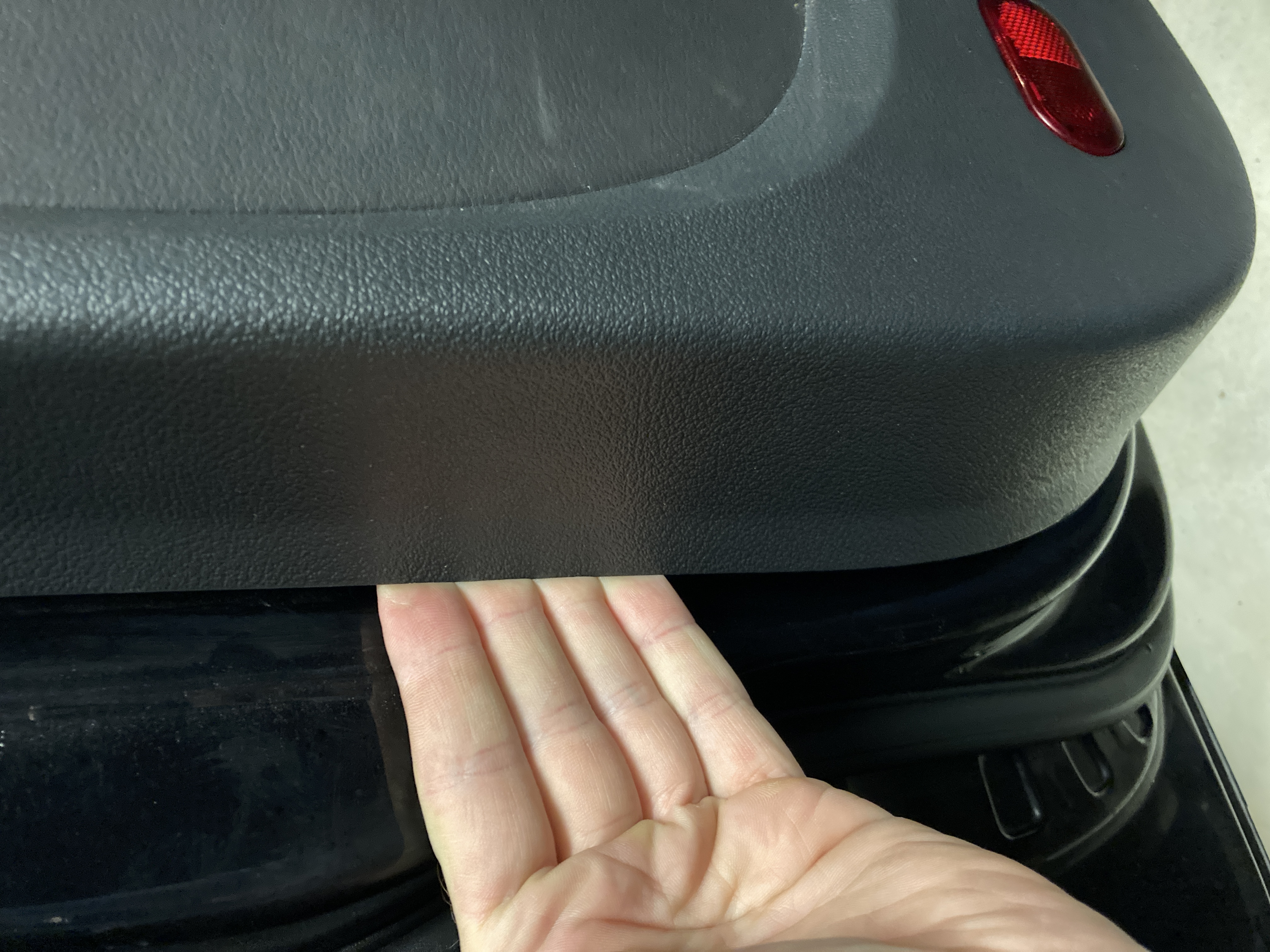

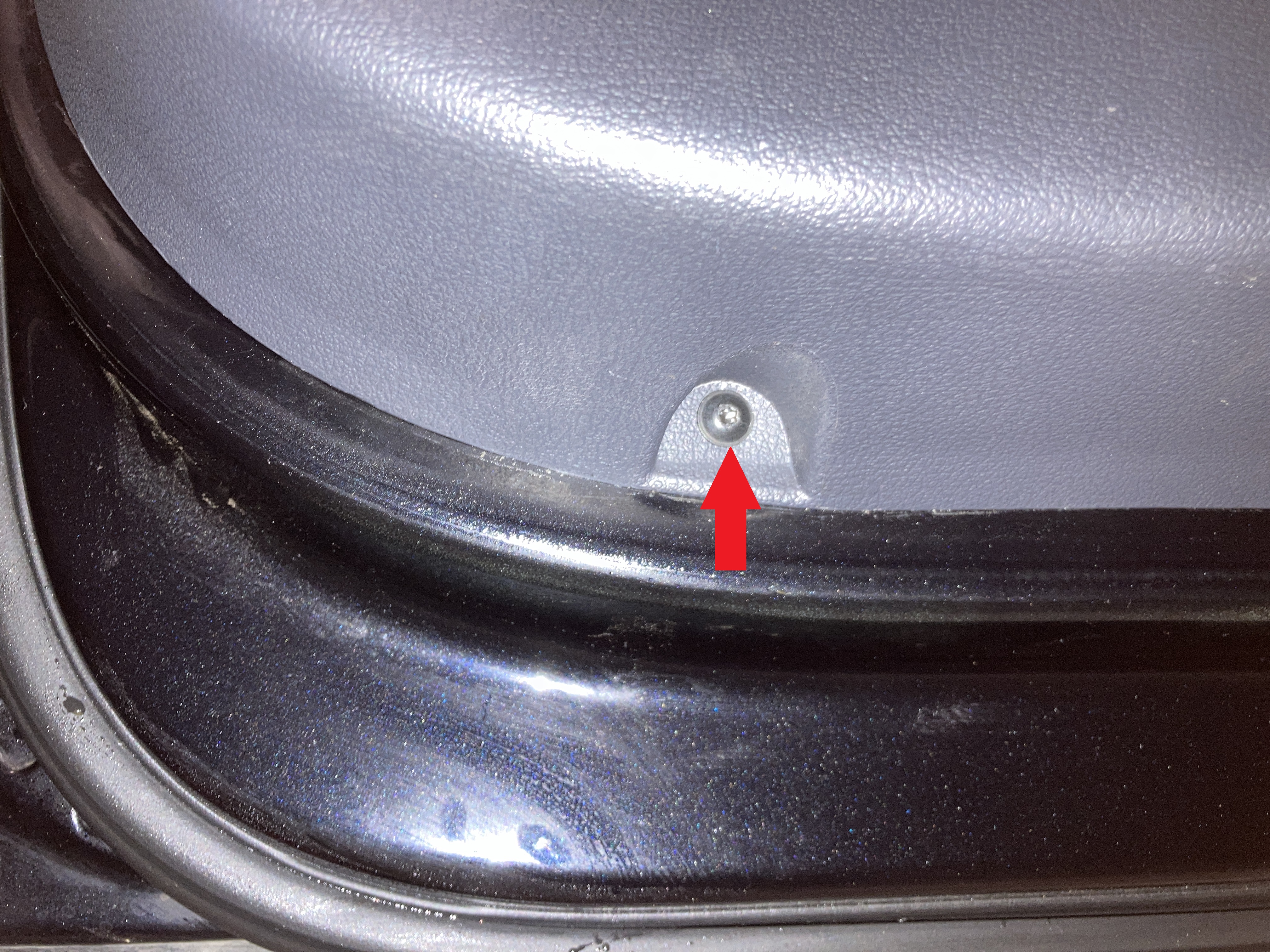

Na spodní straně dveří jsou pak dva šrouby s hlavou torx 10.

centraltl kvality vzduchu VW Touran

To je, co se týká šroubů vše. Nyní je potřeba celý plast dveří sundat. Je chycený na několika plastových zacvakávacích trnech, cca 6-8. Postupně je vycvakávejte. Občas z nějakého může upadnout kus plastu, některé mohou zůstat ve dveřích a vycvaknout se z plastové výplně dveří. Ty pak vydloubněte a znovu osaďte do plastu dveří před zpětnou montáží.

centraltl kvality vzduchu VW Touran

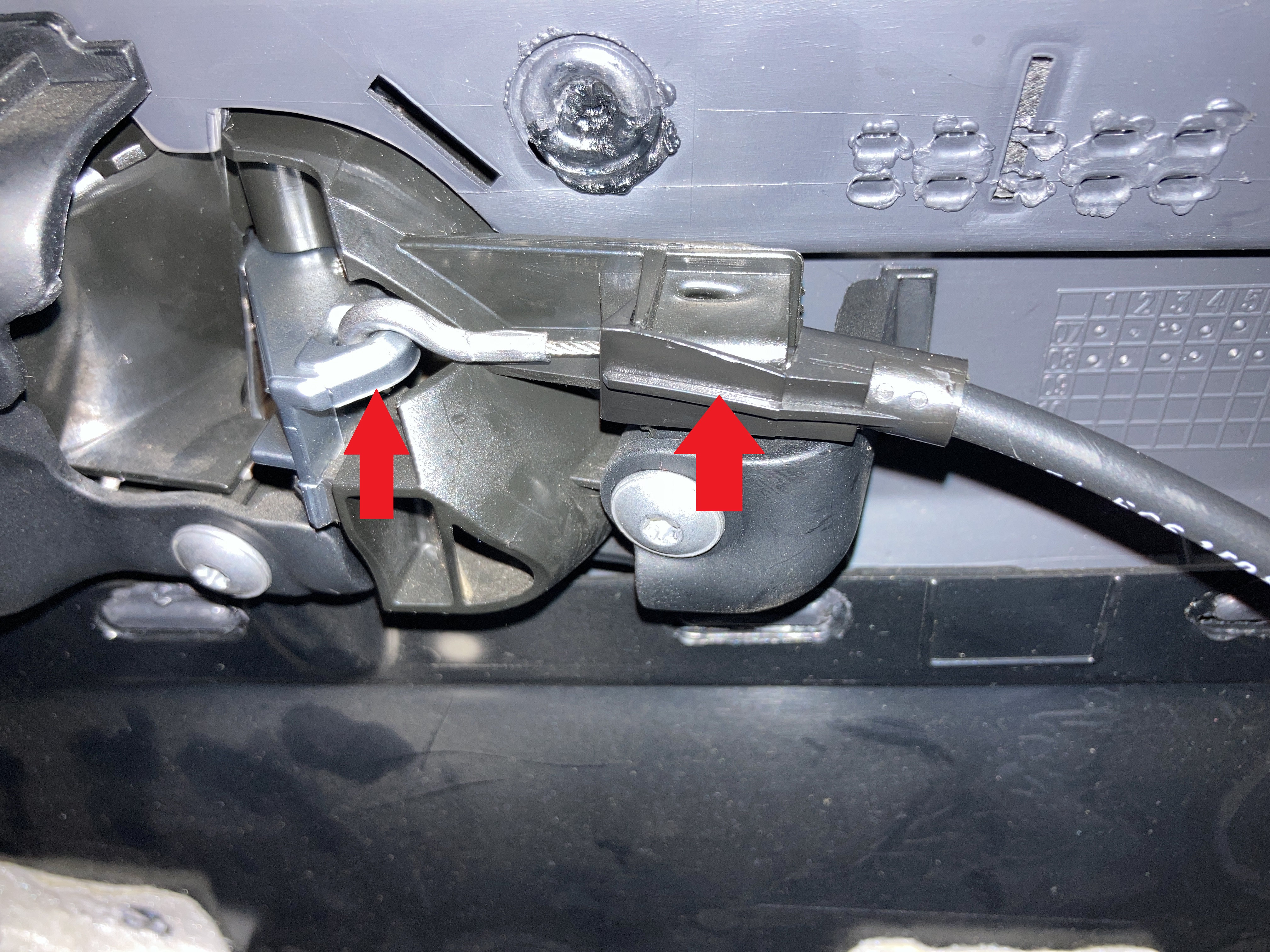

Z vnitřku pak odpojte bovden, a to vyháknutím z očka a pak vytažením z plastového pouzdra. Opatrně, ať nepraskne.

centraltl kvality vzduchu VW Touran

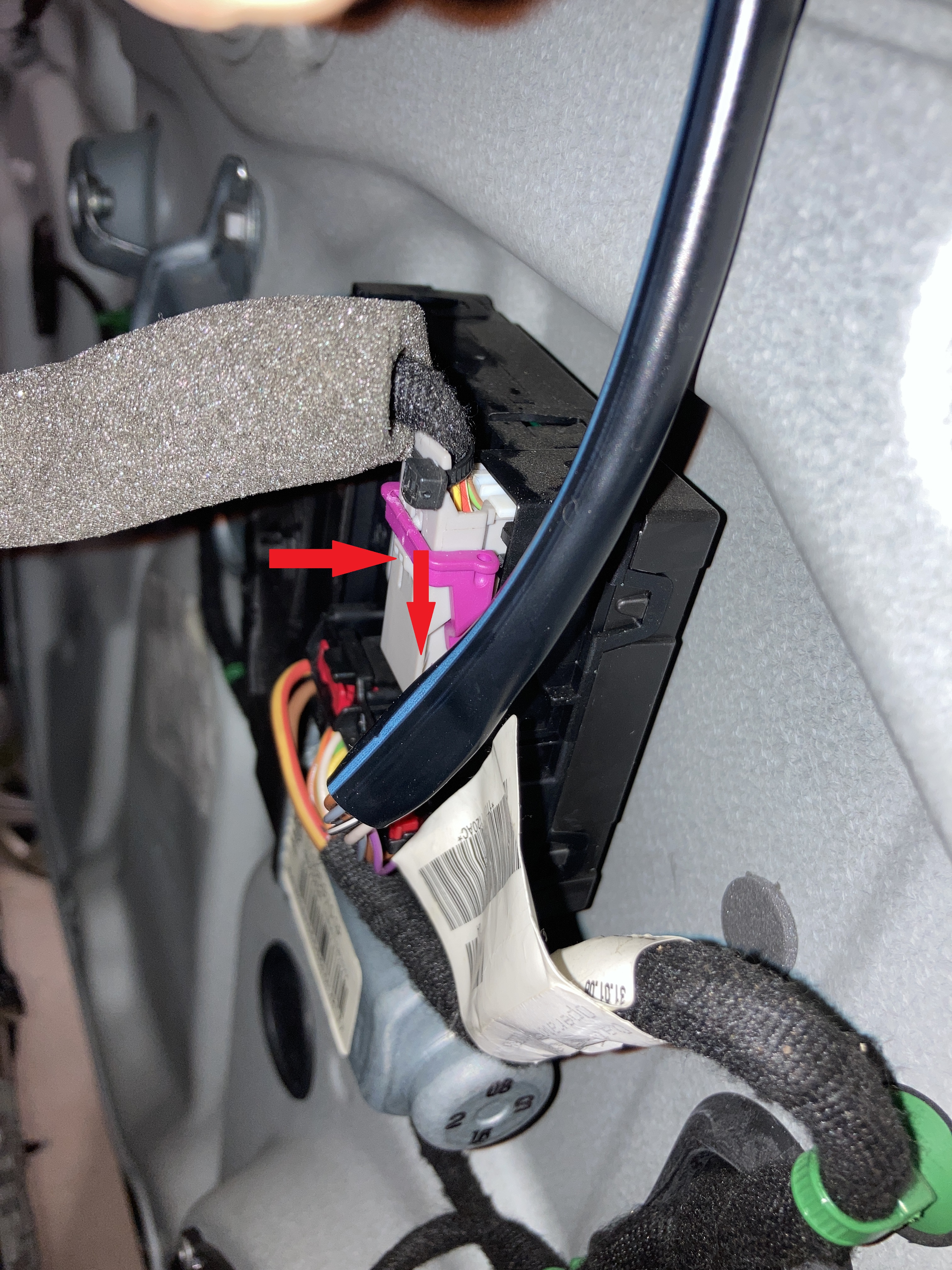

Jediný konektor odpojte zmáčknutím zobáčku pod fialovým táhlem a zatažením táhle směrem dolů.

centraltl kvality vzduchu VW Touran

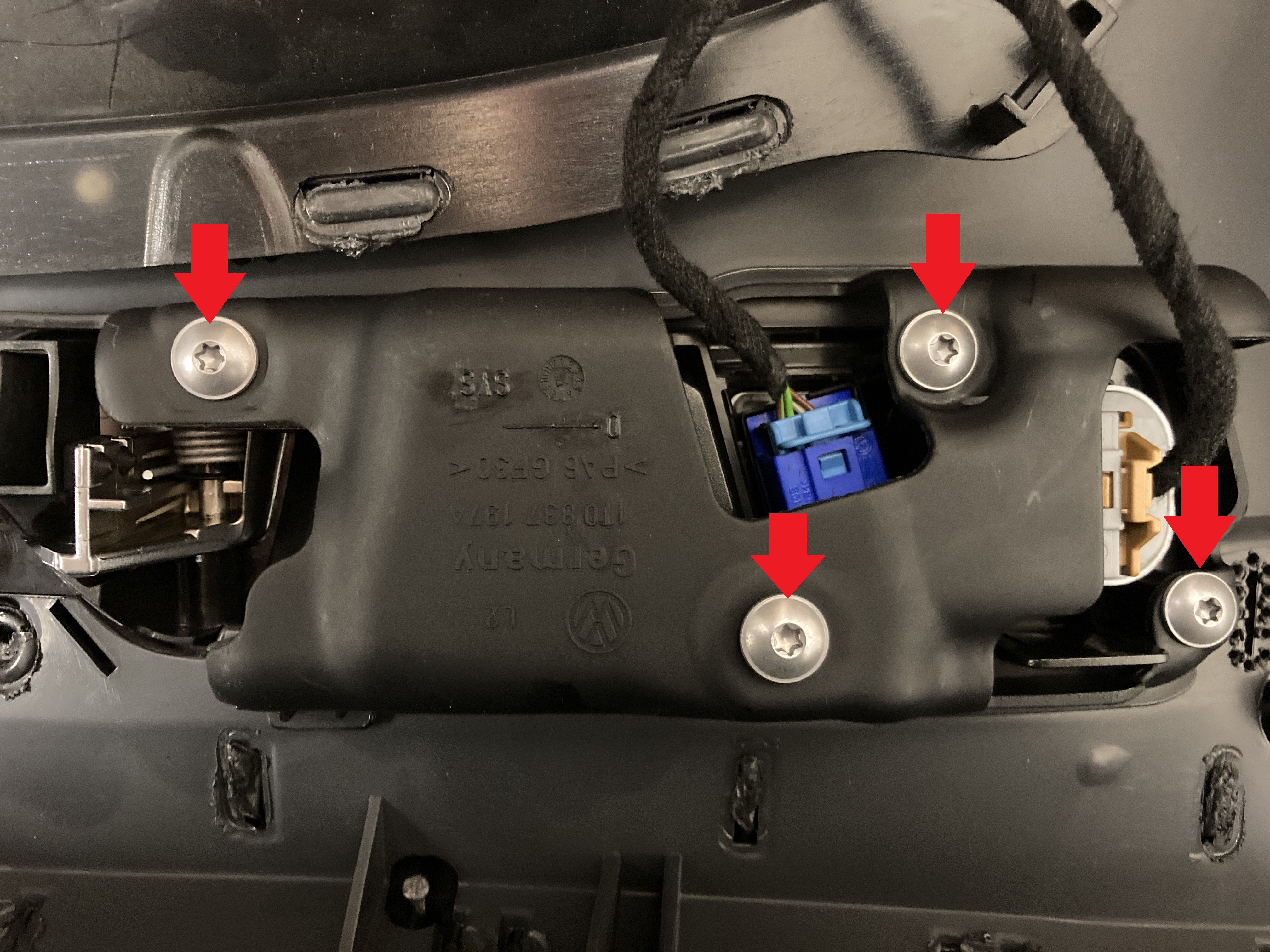

Nyní je celý plastový blok dveří sundaný a odpojený. Odmontujte tyto 4 šrouby.

centraltl kvality vzduchu VW Touran

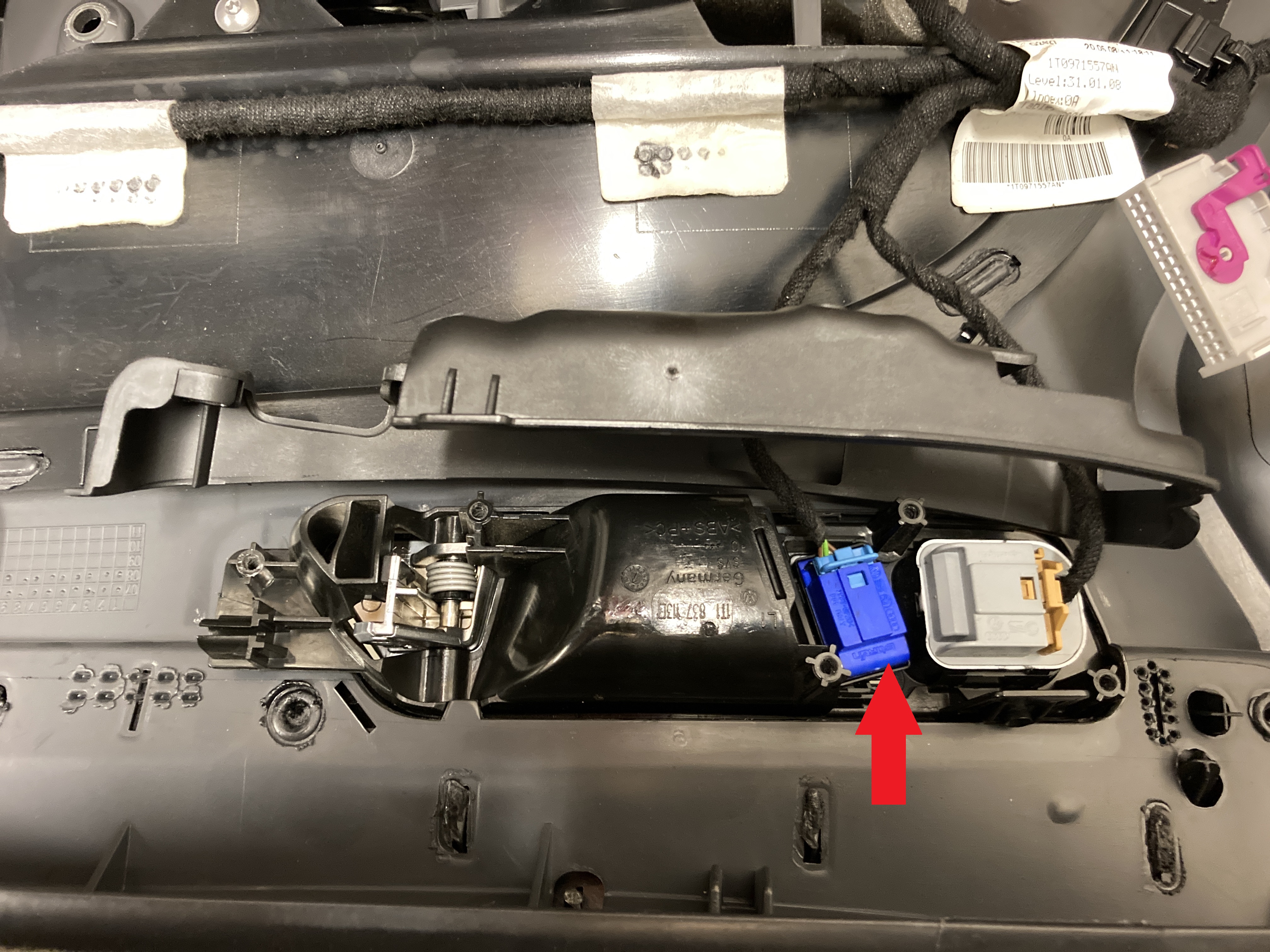

Tlačítko vymáčkněte a vyměňte.

centraltl kvality vzduchu VW Touran

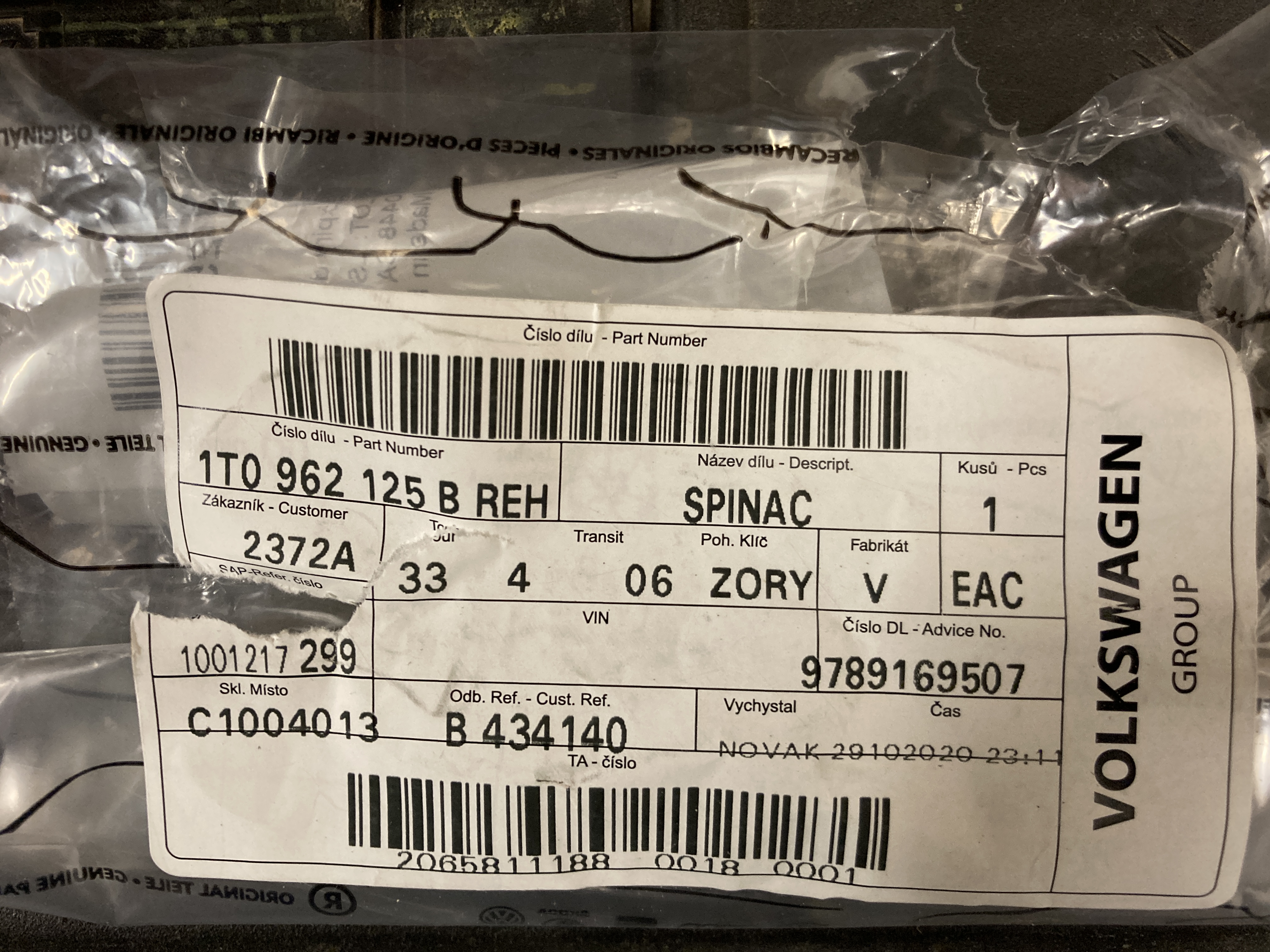

Já použil tento náhradní spínač

centraltl kvality vzduchu VW Touran

Otestujte funkčnost všech tlačítek.

Vše poskládejte zpět. Připojte konektory, bovden. Plastový blok dveří nejdříve nasaďte shora na dveře. Musí pasovat a být nasazen skoro až k okýnku. Poté po obvodu zacvakněte všechny trny a přišroubujte všechny 4 šrouby.
